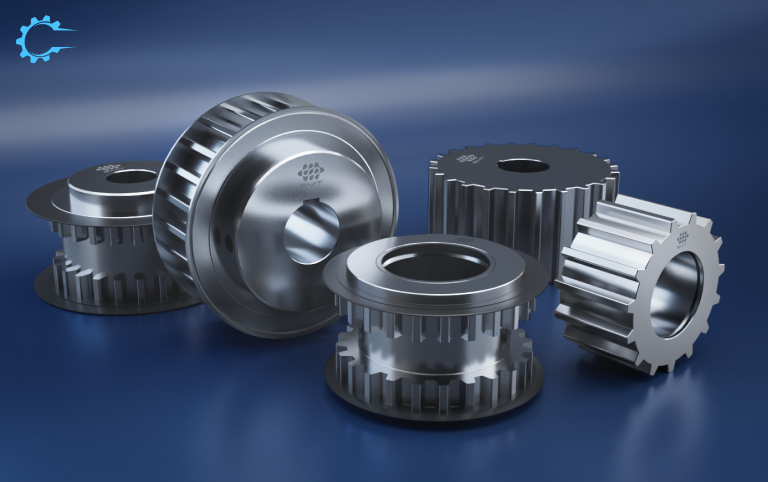

Изготовление зубчатых шкивов по образцам заказчика: восстановление геометрии по изношенным деталям и производство партии в кратчайшие сроки

В практике производственных предприятий нередко возникают ситуации, требующие восстановления узлов оборудования при отсутствии технической документации. В рамках одного из проектов заказчик передал пять типов зубчатых шкивов, часть из которых имела значительный эксплуатационный износ. Требовалось изготовить изделия, полностью соответствующие оригинальным по геометрическим параметрам и функциональным характеристикам.

Перечень предоставленных образцов:

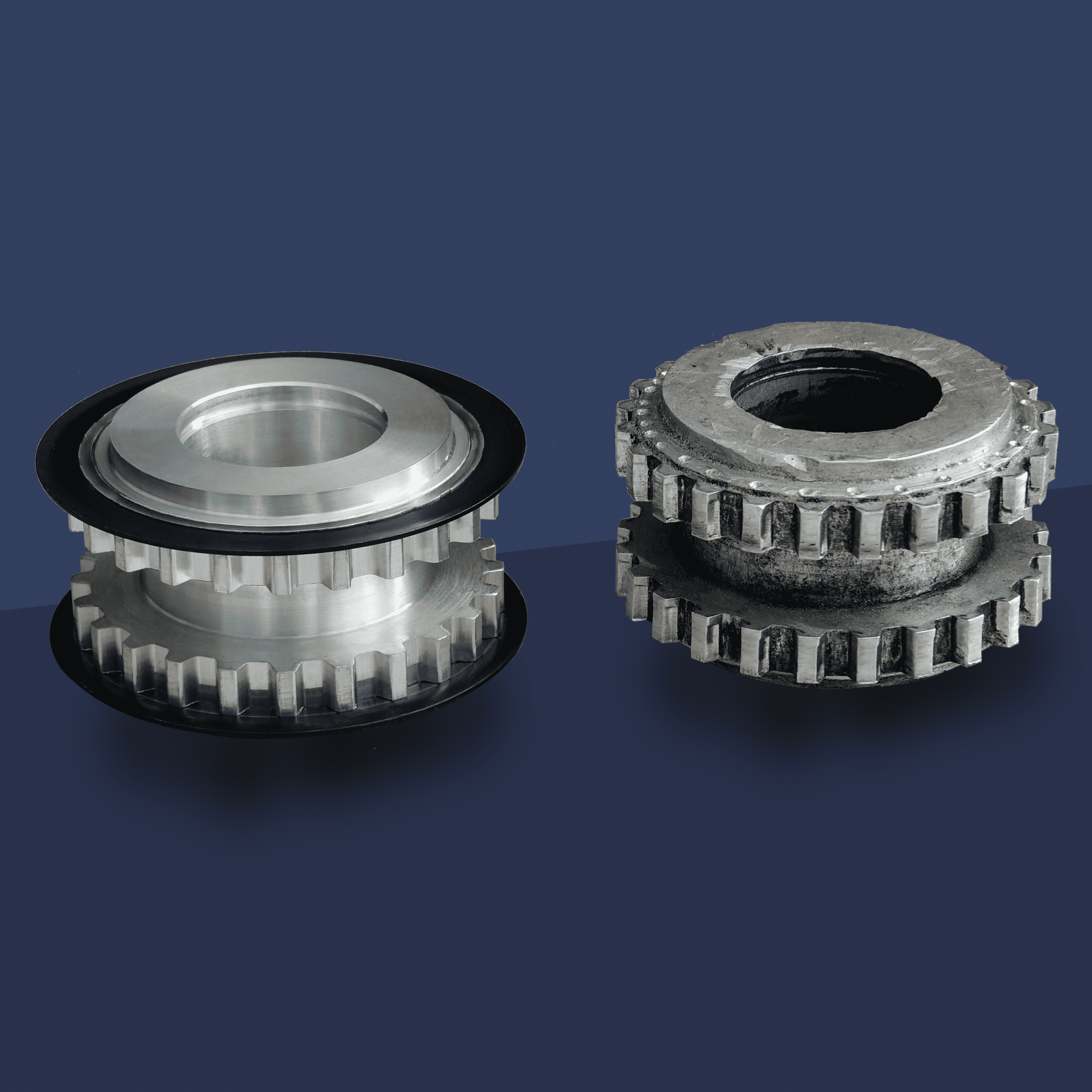

1. Шкив зубчатый под расточку. Несмотря на износ зубьев, общая геометрия позволяла выполнить точные обмеры.



2. Шкив зубчатый с установкой реборд. Требовалось точное воспроизведение геометрии реборд, обеспечивающих фиксацию ремня.

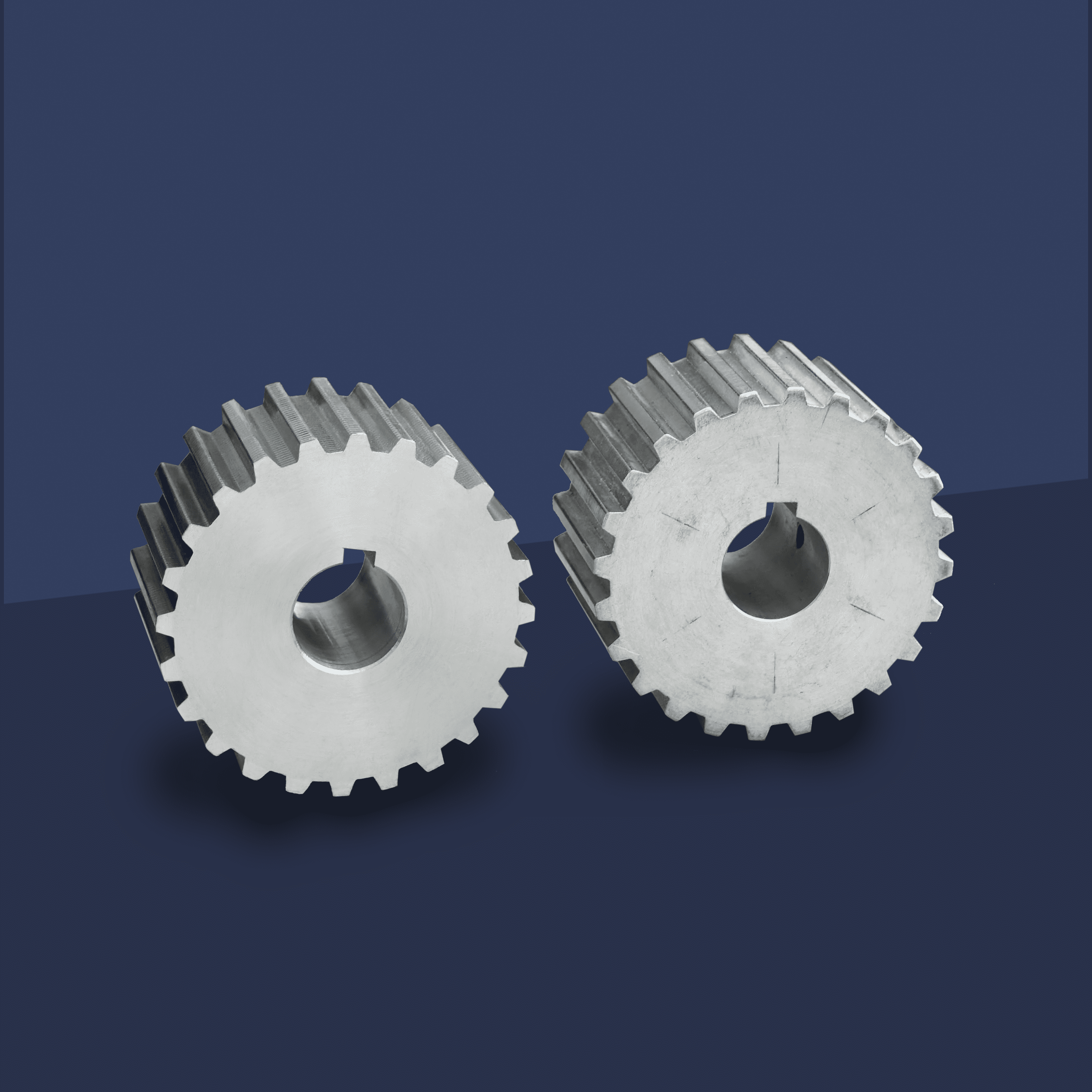

3. Шкив без реборд. Ключевым требованием являлась точность зубчатого профиля T10.



4. Шкив зубчатый под подшипник. Посадочная поверхность под подшипник подлежала изготовлению с допусками до сотых долей миллиметра.



5. Шкив зубчатый под подшипник. Аналогичные требования к посадочным размерам и геометрии зубчатого венца.



Все детали были измерены. По сохранившимся участкам изношенных экземпляров восстановлена исходная геометрия при помощи 3D-моделирования.

Этап 1. Разработка конструкторской документации и 3D-моделей

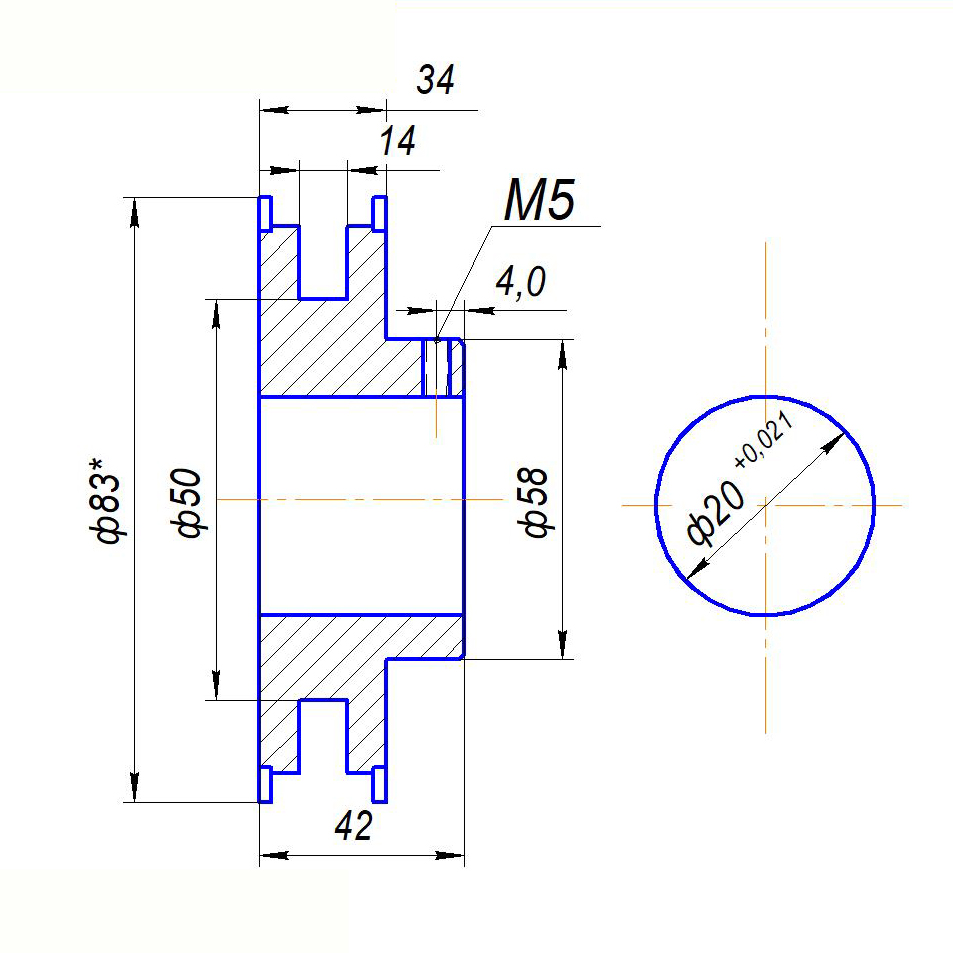

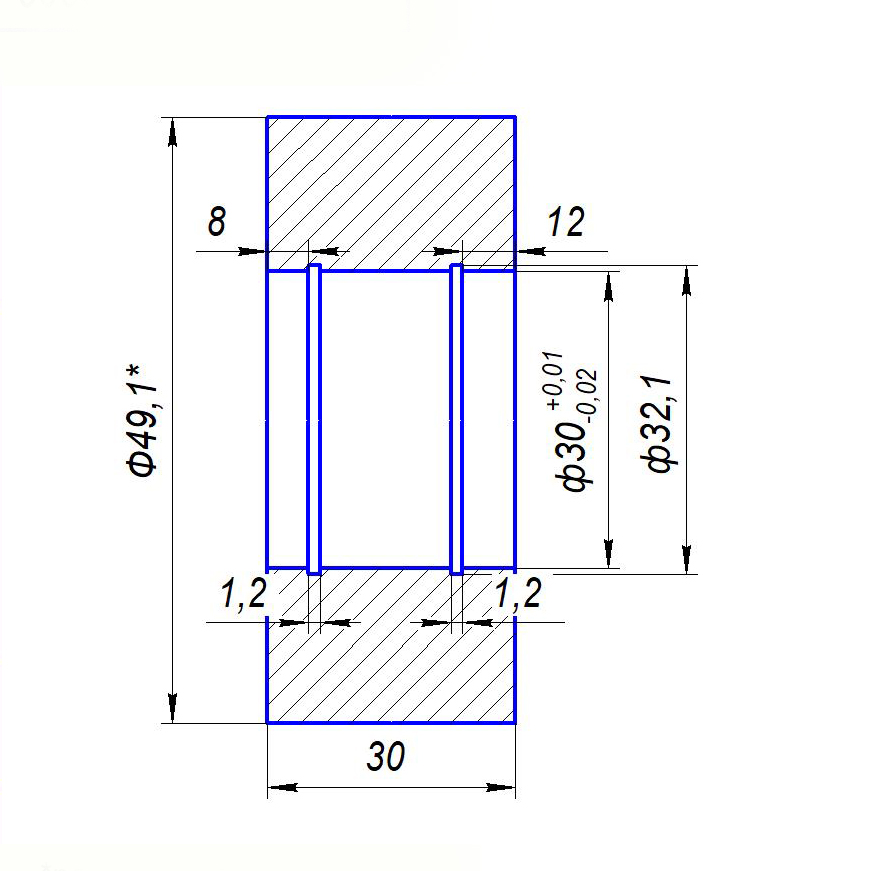

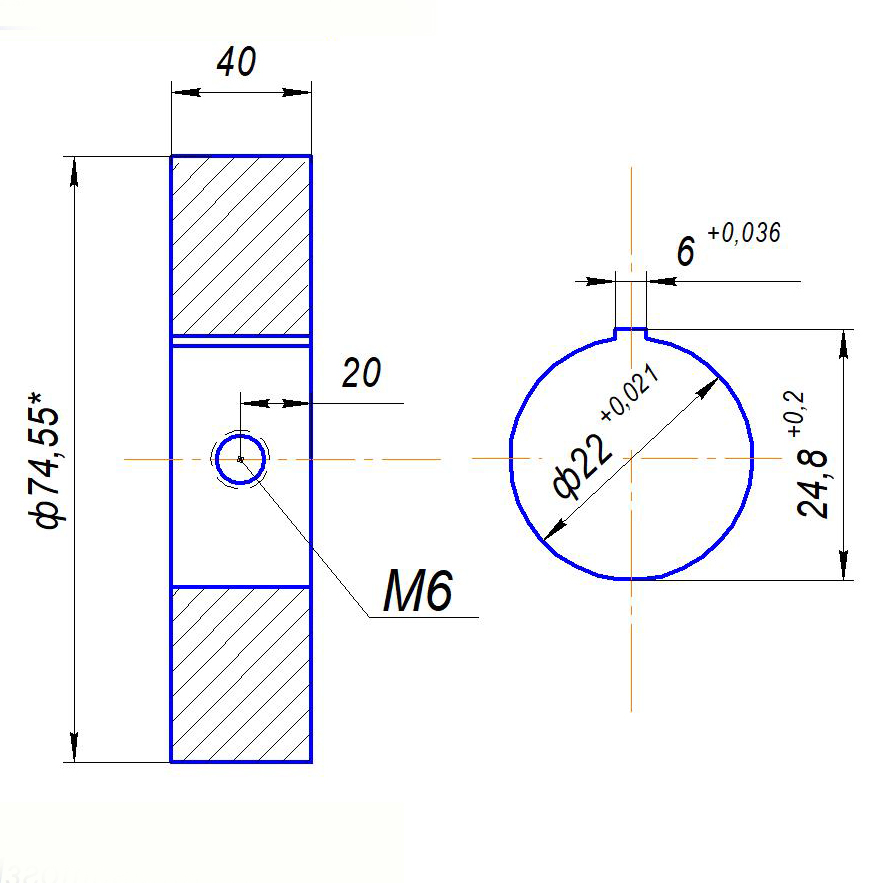

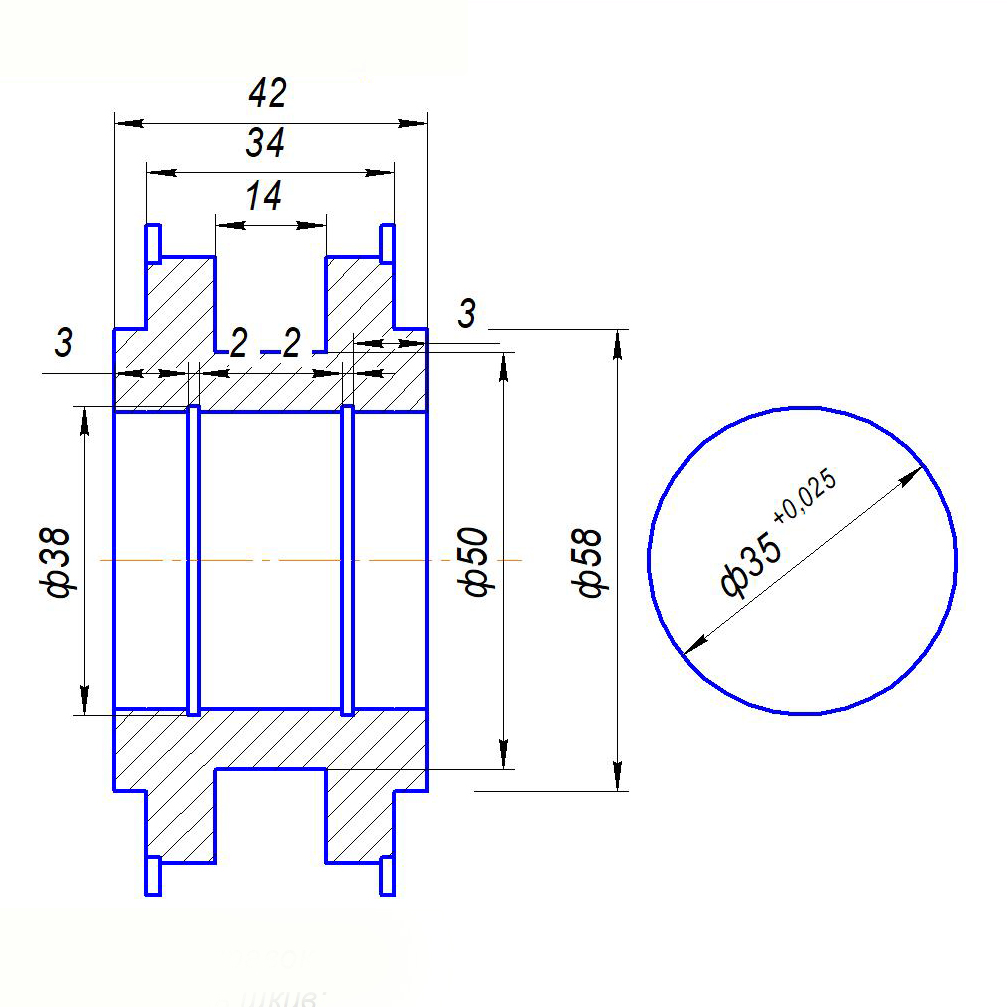

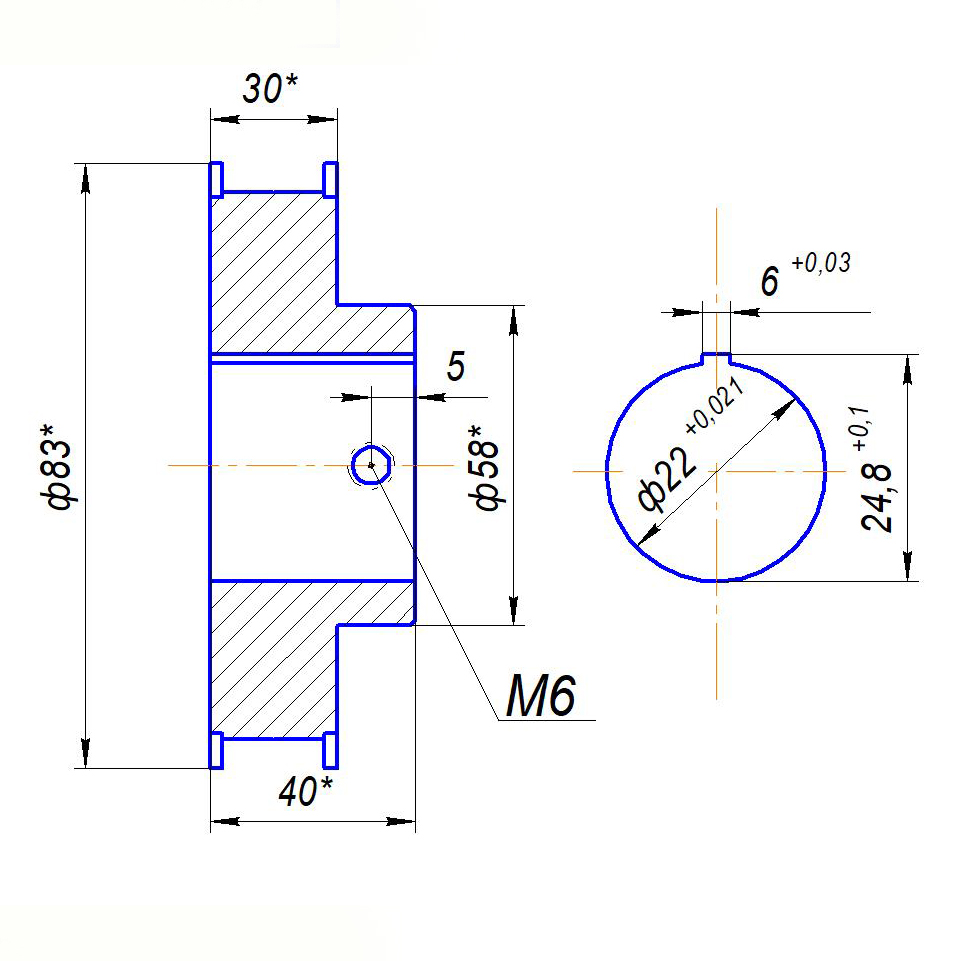

По результатам замеров инженерами подготовлены конструкторские чертежи, содержащие все ключевые параметры: диаметры, посадочные размеры, профиль зубчатого венца, расположение реборд, допуски на сопрягаемые поверхности. Чертежи выполнены в соответствии с требованиями конструкторской документации.

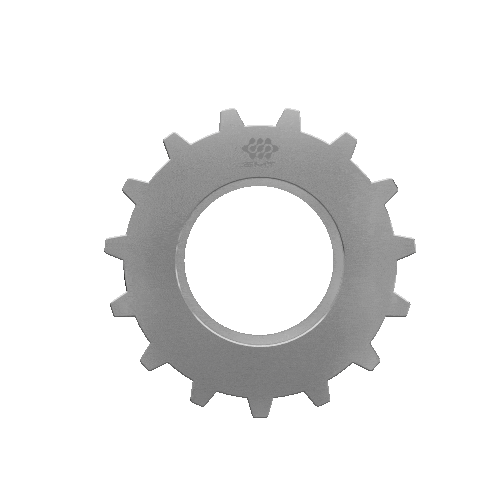

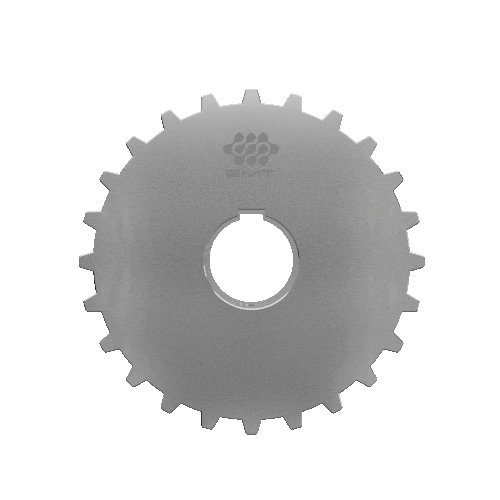

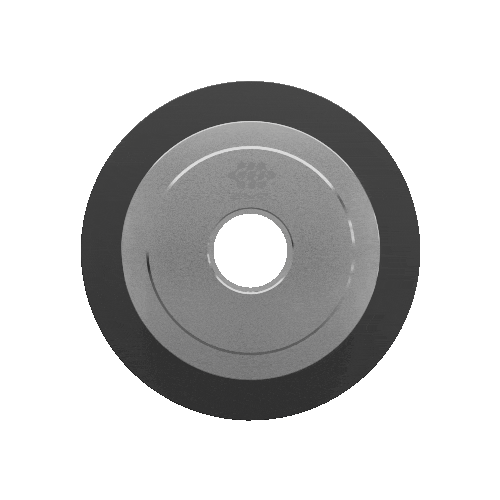

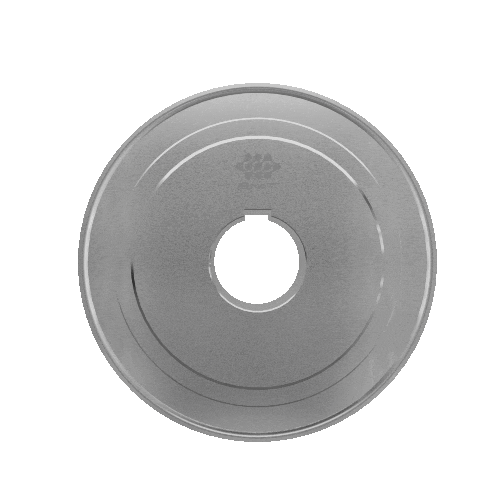

После утверждения чертежей разработаны трёхмерные модели каждой позиции в профессиональном CAD-ПО. 3D-модели позволили проверить корректность зубчатого профиля, посадочных поверхностей и выявить возможные несоответствия до запуска в производство. Для каждой детали смоделированы зубчатый венец по профилю T10, посадочные отверстия (под расточку и под подшипник), а также конструкция реборд.

Чертежи и 3D-модели направлены заказчику на согласование. В ходе согласования уточнены параметры посадочных размеров. После получения подтверждения документация передана в производственный цех.

Этап 2. Производство партии в течение двух недель

Срок от согласования документации до передачи готовых изделий составил две недели. Производственный процесс включал следующие операции:

• Токарная обработка заготовок (формирование наружного диаметра, посадочных отверстий, торцевых поверхностей). Для позиций под подшипник отклонение размера расточки ограничено несколькими микронами.
• Монтаж и фиксация реборд (запрессовка с заданным натягом, контроль соосности с зубчатым венцом).
• Выходной контроль: проверка основных размеров, профиля зубьев, качества посадочных поверхностей и внешнего вида.




Результат

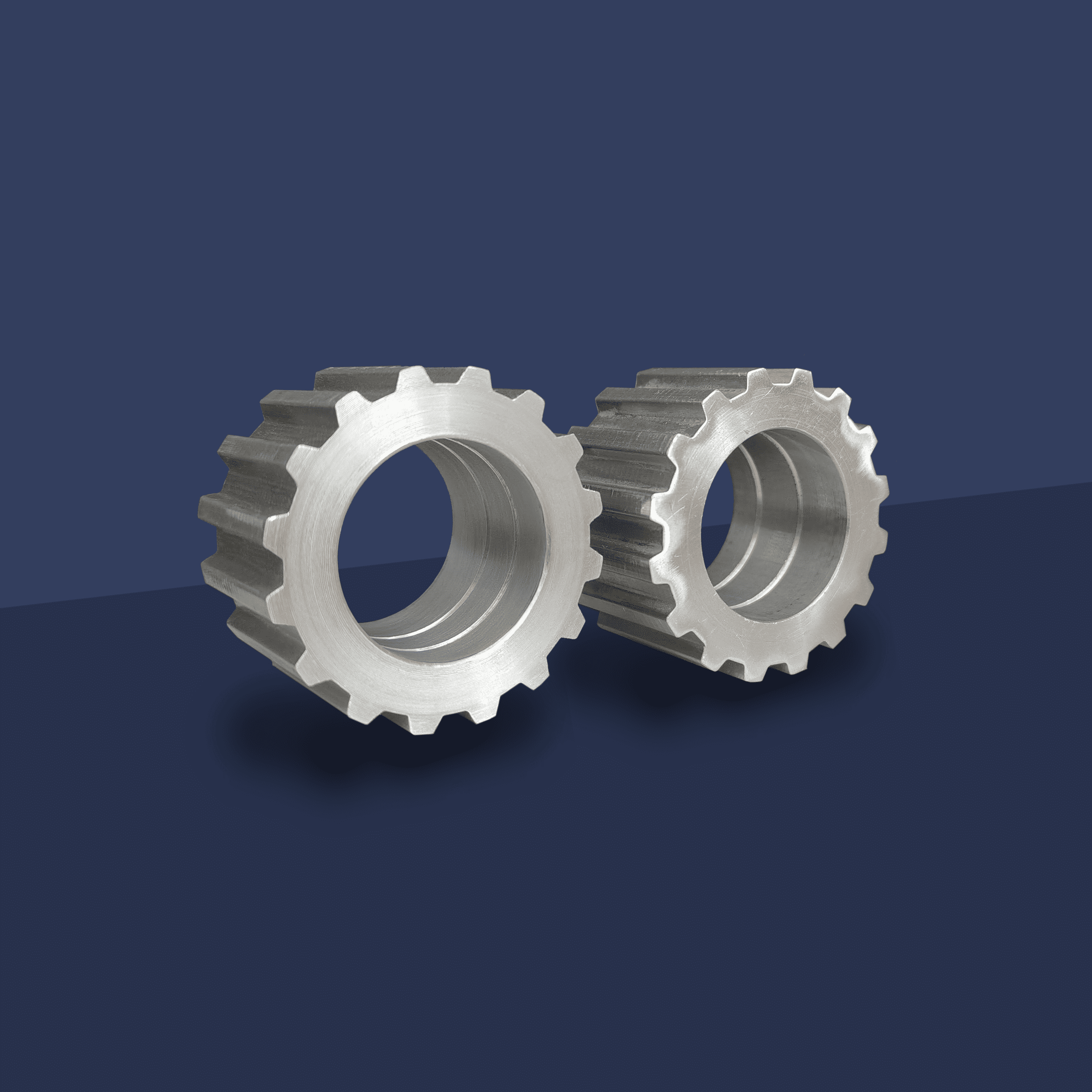

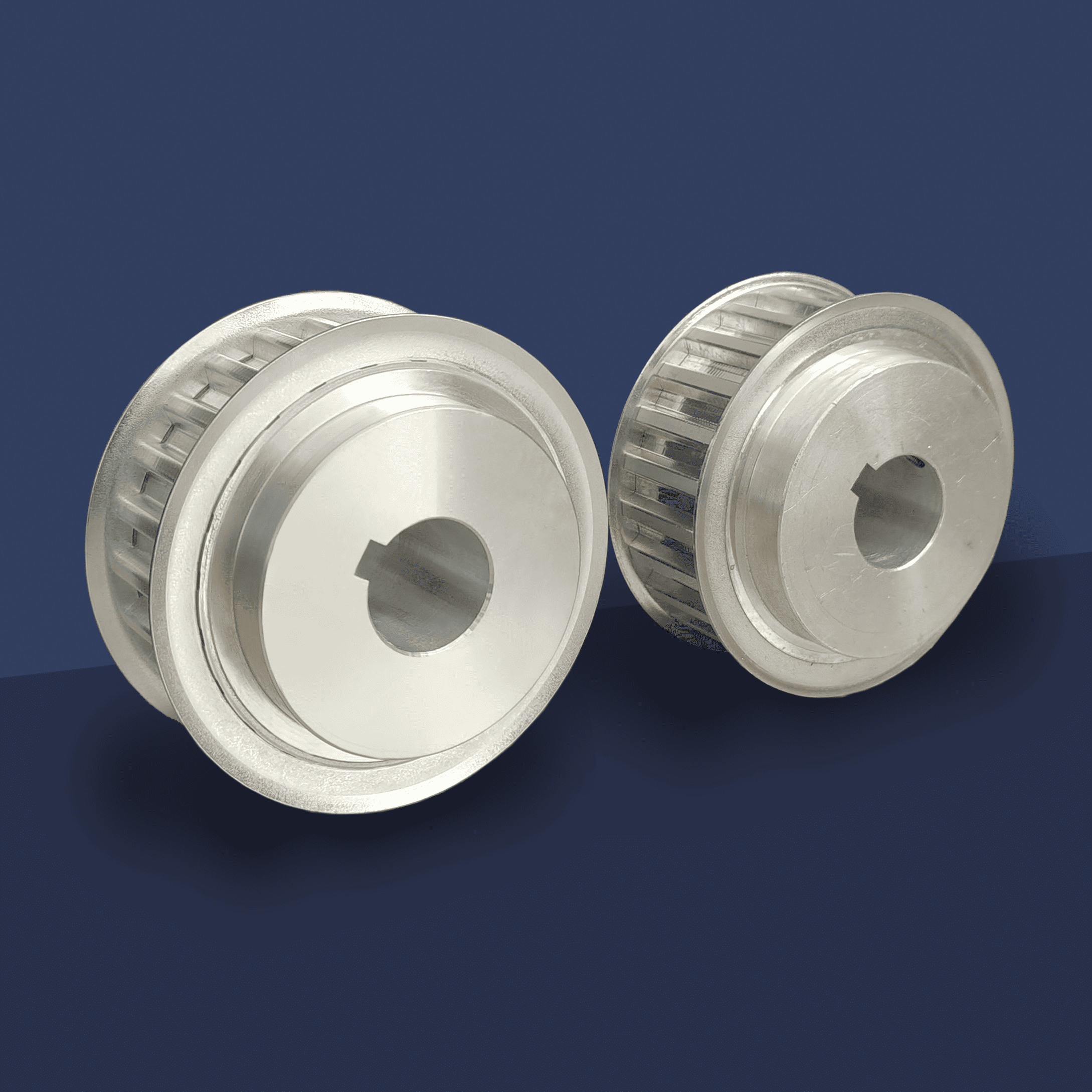

Заказчик получил полный комплект зубчатых шкивов по пяти позициям. Изделия прошли входной контроль и приняты без замечаний.

Данный проект демонстрирует возможность изготовления деталей по образцам любой степени износа при отсутствии чертежей и оригинальной документации. Применение обратного инжиниринга и точного воспроизведения геометрии позволяет восстановить работоспособность производственной линии без длительного простоя.
