Натяжное устройство ROSTA представляет собой высокотехнологичное решение, предназначенное для обеспечения надёжной и эффективной работы механических систем. Данное устройство применяется для поддержания необходимого натяжения ремней и цепей в транспортерных системах, приводах и других механизмах. Благодаря оригинальной конструкции и использованию высококачественных материалов, ROSTA обеспечивает долговечность и стабильность эксплуатации, в том числе в условиях высоких нагрузок. Рабочий температурный диапазон составляет от –40 до +80 °C.
Ключевые особенности
- Адаптивность к изменениям режима работы – благодаря уникальной конструкции упругого элемента устройство обеспечивает автоматическое регулирование натяжения, что минимизирует необходимость ручной настройки и снижает затраты на техническое обслуживание.
- Устойчивость к вибрациям и ударным нагрузкам – данное свойство делает натяжители ROSTA оптимальным выбором для эксплуатации в сложных условиях.
Технические характеристики: усилия натяжения

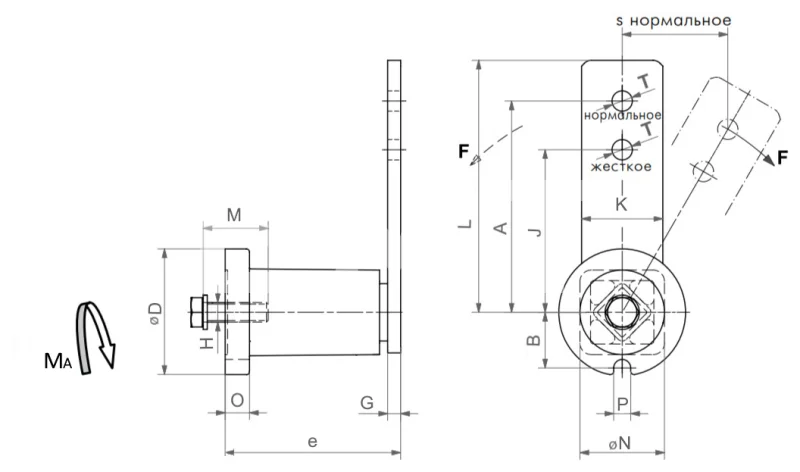

В таблице ниже приведены усилия натяжения при «нормальном» положении рычага для типов SE, SE-G, SE-R, SE-F, SE-I в зависимости от угла предварительного натяжения.
| Размер SE | Предварительное натяжение 10° | Предварительное натяжение 20° | Предварительное натяжение 30° | |||
| F (N) | S (mm) | F (N) | S (mm) | F (N) | S (mm) | |
| 11 | 18 | 14 | 48 | 27 | 96 | 40 |
| 15 | 25 | 17 | 65 | 34 | 135 | 50 |
| 18 | 75 | 17 | 185 | 34 | 350 | 50 |
| 27 | 150 | 23 | 380 | 44 | 810 | 65 |
| 38 | 280 | 30 | 720 | 60 | 1500 | 88 |
| 45 | 520 | 39 | 1350 | 77 | 2650 | 113 |
| 50 | 740 | 43 | 2150 | 86 | 4200 | 125 |
Примечания:
- Усилие натяжения может быть плавно отрегулировано.
- Максимальный угол предварительного натяжения от нейтрального положения составляет 30°.
- При жёсткой фиксации звёздочек, направляющих и роликов в положении рычага усилие натяжения увеличивается приблизительно на 25%.
- Для исполнения SE-W усилие натяжения на 40% ниже, чем в стандартных версиях (Rubmix 40).
Моменты затяжки центрального винта (Mₐ)
| Резьба | Качество 8.8 | Качество 12.9 (для SE-F / SE-FE) |
| М6 | 10 Нм | 17 Нм |
| М8 | 25 Нм | 41 Нм |
| М10 | 49 Нм | 83 Нм |
| М12 | 86 Нм | 145 Нм |
| М16 | 210 Нм | 355 Нм |
| М20 | 410 Нм | 690 Нм |
| М24 | 750 Нм |
– |
Рекомендации по монтажу для цепных приводов
Стандартное расположение
- Натяжное устройство должно располагаться на стороне провисания цепи, рядом с меньшей звёздочкой, чтобы увеличить дугу контакта.
- Контакт натяжителя должен осуществляться с внешней стороны привода.
- В смонтированном положении рычаг натяжителя должен располагаться практически параллельно ходу цепи в направлении сбегающей ветви.
- Для цепных приводов с очень длинной цепью рекомендуется устанавливать несколько натяжителей типа «Boomerang®» для увеличения степени компенсации провисания.
Реверсивный цепной привод
- Рекомендуется устанавливать два устройства натяжения цепи – по одному на каждую ветвь.
- Ввиду постоянно меняющегося ослабления натяжения в зависимости от направления движения, оба натяжителя следует предварительно натягивать не более чем на 20°. Это позволяет сохранить угол свободного возврата в 10° при переходе от «слабого положения» к «рабочему положению».
Зацепление зубьев звёздочки
- При первом затягивании не менее трёх зубьев звёздочки должны находиться в зацеплении с цепью.
- Длина цепи между натяжным колесом и следующей звёздочкой должна составлять не менее четырёх секций.
Направляющая цепи
- Звёздочка натяжителя и ползунки цепи должны располагаться на направляющей между двумя гайками «C».
- Направляющая цепи может быть точно установлена путём регулировки диапазона R.
- Контргайка «B» всегда должна быть плотно затянута.
Преимущества устройства ROSTA по сравнению с аналогами
- Увеличение срока службы ремней и цепей – устройство предотвращает их износ и проскальзывание.
- Простота конструкции – обеспечивает лёгкость установки и замены на существующих системах без необходимости сложной доработки.
- Экологическая безопасность – производство ROSTA ориентировано на высокие экологические стандарты, что делает устройство не только эффективным, но и безопасным для окружающей среды.
