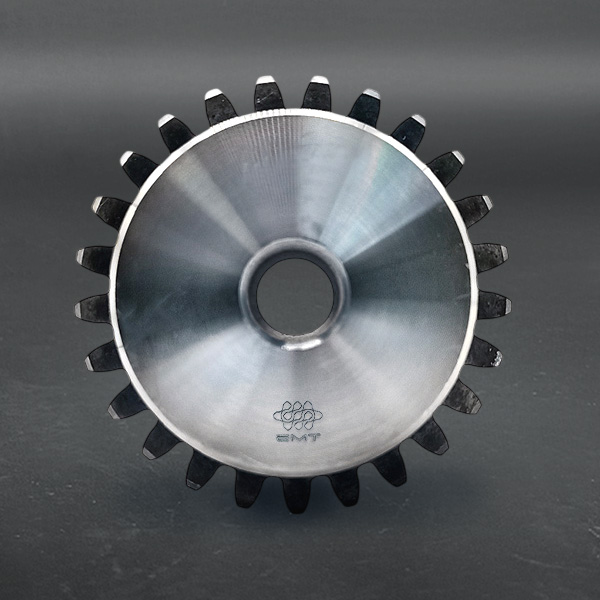

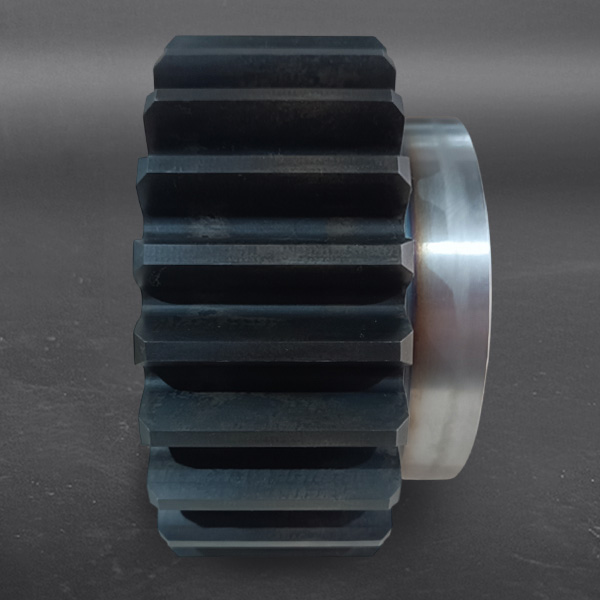

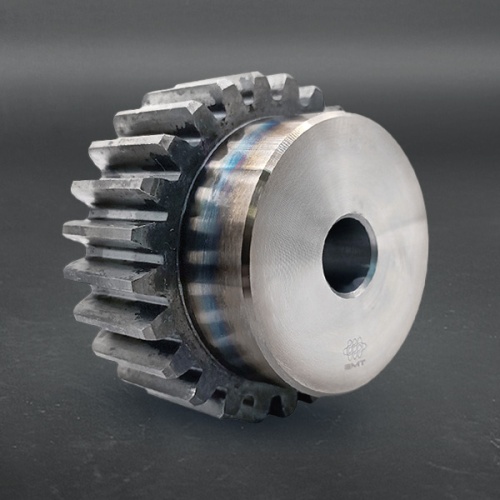

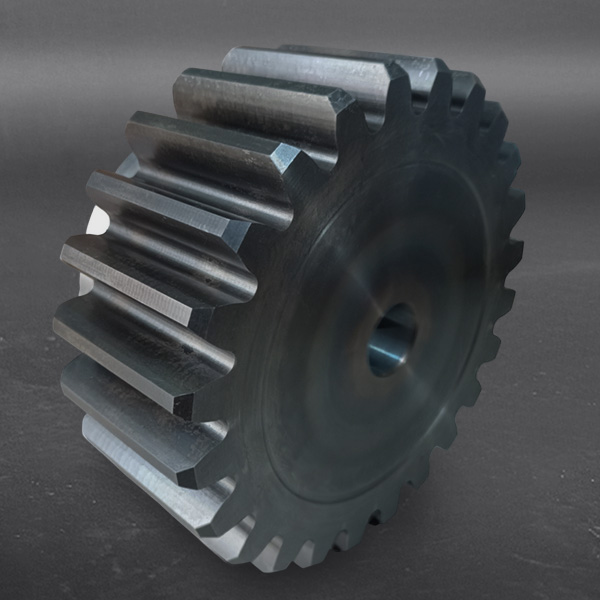

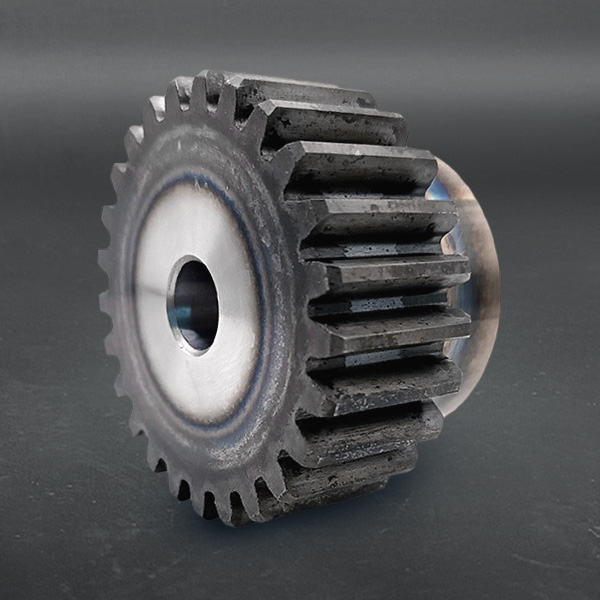

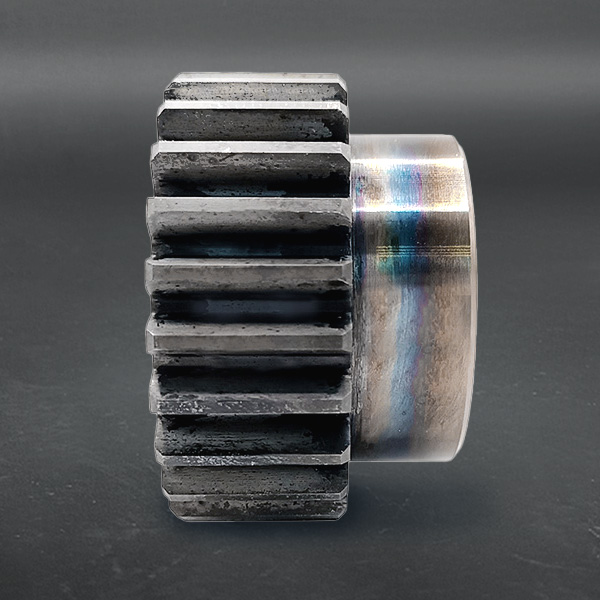

Зубчатые колёса прямозубые цилиндрические со ступицей и закалкой зубьев применяются в различных отраслях промышленности: пищевой, машиностроительной, горнодобывающей. Также их используют в подъёмных кранах, станках и коробках передач - они необходимы для передачи крутящего момента механизмам и смежным валам. В комбинации с зубчатой рейкой такие колёса применяются в качестве механизма линейного перемещения.
Материалы изготовления
Шестерни производятся из конструкционной стали марок 40 и 45, а также из высокопрочного пластика или нержавеющей стали.
Термическая обработка
У стальных шестерён имеются зубчатые венцы, которые могут подвергаться закалке высокочастотным током (ТВЧ) и термической обработке до степени твёрдости 50 HRC. Для сталей марок 40 и 45 после поверхностной индукционной закалки достигается твёрдость в диапазоне 50–60 HRC .

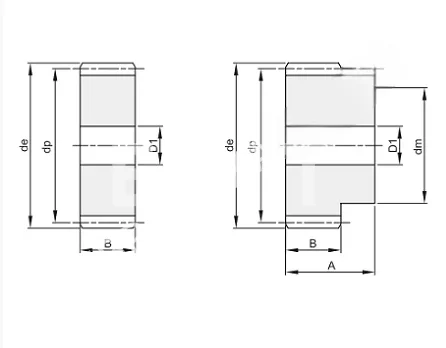

Конструктивные параметры
Шестерни с закалёнными зубьями выступают стандартной поставочной позицией. Зубья имеют прямой профиль с углом 20°. Все изделия производятся с черновым отверстием минимального размера для последующей расточки и доработки. Конструкция также дополнена специальной ступицей.
