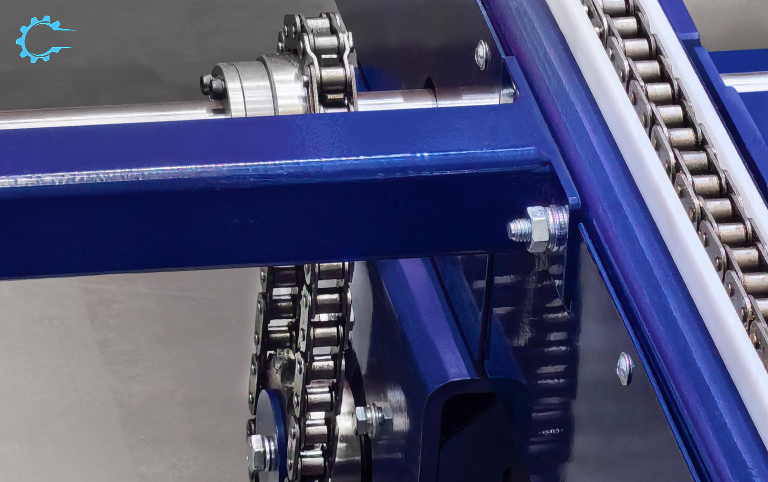

Гайд по стандартам приводных цепей: как выбрать аналог (ГОСТ, ISO, ANSI)

Рынок промышленной трансмиссии опирается на три независимые системы нормативных документов: отечественную (ГОСТ), европейскую (ISO/DIN) и американскую (ANSI). Каждая из них развивалась в рамках своей национальной школы машиностроения.

1. ГОСТ (Государственный стандарт) - СНГ и локальное производство

Производство и параметры роликовых механических цепей на территории России и стран Содружества координируются регламентом ГОСТ 13568-97. Этот документ изначально разрабатывался с учетом международной специфики, поэтому он частично интегрирован со стандартами Европы.

Маркировка отечественных цепей интуитивно понятна инженеру. Она строится на физических параметрах привода. Например, буквенно-цифровая комбинация ПР-25,4-60 расшифровывается следующим образом:

• ПР - приводная роликовая (однорядная по умолчанию);
• 25,4 - шаг цепи, выраженный в миллиметрах;
• 60 - минимальная разрушающая нагрузка в килоньютонах (кН).

Цепи ГОСТ - это стандартный выбор для обслуживания отечественной сельскохозяйственной, строительной и заводской техники.

2. ISO (International Organization for Standardization) - европейский формат

Базовым документом для стран Евросоюза является международный стандарт ISO 606 (в локальном немецком исполнении он дублируется как DIN 8187). На этот регламент опираются ведущие машиностроительные заводы Германии, Италии, Франции и Польши.

Европейская кодировка имеет вид 16B-1:

Первые цифры (16) указывают на условный размер шага;

Буква B жестко определяет принадлежность к европейской метрической серии;

Цифра после дефиса (1) информирует о количестве рядов в приводном элементе.

Данный тип цепей незаменим, если ваше предприятие эксплуатирует импортные автоматические линии, деревообрабатывающие комплексы или конвейеры пищевой промышленности.

3. ANSI (American National Standards Institute) - заокеанский стандарт

Регламент ANSI/ASME B29.1 (историческое название - ASA) разработан в США. Американская концепция кардинально отличается от европейской. При идентичном шаге зацепления американская продукция имеет уже внутреннее звено и уменьшенный диаметр ролика. Из-за этой конструктивной разницы цепи ANSI абсолютно несовместимы со звездочками стандарта ISO.

Пример маркировки: 40-1 или 80-3. Здесь первая цифра означает шаг, измеряемый в восьмых долях дюйма, а второй индекс указывает на рядность.

Важная техническая деталь: Российский ГОСТ 13568-97 уникален тем, что разделен на две части. Мелкие цепи (до шага ПР-15,875 включительно) полностью скопированы с европейской линейки ISO 606 (06В-1, 08В-1 и т.д.). Однако крупные отечественные цепи (начиная от шага ПР-19,05 и выше) конструктивно соответствуют параметрам американской системы ANSI (серии 60-1, 80-1).

Таблица геометрического соответствия

Для быстрой ориентации в кросс-номерах используйте техническую таблицу перевода стандартов:

Сравнительный анализ: почему шаг - это еще не все

Пытаясь установить европейскую цепь на американские приводные звезды (или наоборот), механики сталкиваются с тем, что цепь либо клинит, либо она проскакивает по вершинам зубьев. Причина кроется в базовых различиях геометрии:

• Метрика против дюйма: ISO опирается на строгие метрические округления, ANSI - на фракции дюйма (1/8).
• Профиль ролика: У цепей ISO (B-серия) диаметр подвижного ролика ощутимо больше, а само звено шире.
• Аналоги из США: У цепей ANSI (A-серия) ролики компактнее, а внутреннее пространство между пластинами уже.

Взаимозаменяемость между ними полностью исключена. Неправильный подбор гарантирует мгновенное разрушение профиля зуба приводной звезды.

Чек-лист для точной идентификации цепи

Если перед вами лежит изношенная деталь, выполните три последовательных шага для определения ее стандарта:

1. Изучите боковые пластины звеньев. Внимательно осмотрите внешние щеки цепи. Наличие штампов «12B» прямо указывает на Европу, одиночные цифры типа «60» подтверждают американский стандарт, а маркировка «ПР» говорит об отечественном ГОСТе.

2. Проанализируйте документацию привода. Сверьте спецификацию в паспорте станка. Там часто прописывается точный тип цепи и рекомендуемый производитель.

3. Проведите контрольный штангенциркульный замер. Измерьте три ключевых параметра: точное расстояние между центрами валиков (шаг), максимальный диаметр ролика и ширину между внутренними пластинами. Сопоставив эти данные с каталожным стандартом, вы безошибочно определите серию.

При критическом износе геометрия узла может быть искажена. В таких ситуациях подбор «на глаз» недопустим — деталь необходимо передать профильным инженерам для точного расчета прочности.

Комплексные решения от emtshop.ru

Специалисты нашего интернет-магазина осуществляют подбор и оперативную поставку сертифицированных приводных цепей любых мировых стандартов по всей территории России. В технологическом каталоге компании представлены:

• Европейские серии (ISO / DIN 8187): высокоточные цепи для импортного оборудования.
• Американские линейки (ANSI / ASA): усиленные цепи для тяжелой техники из США и Японии.

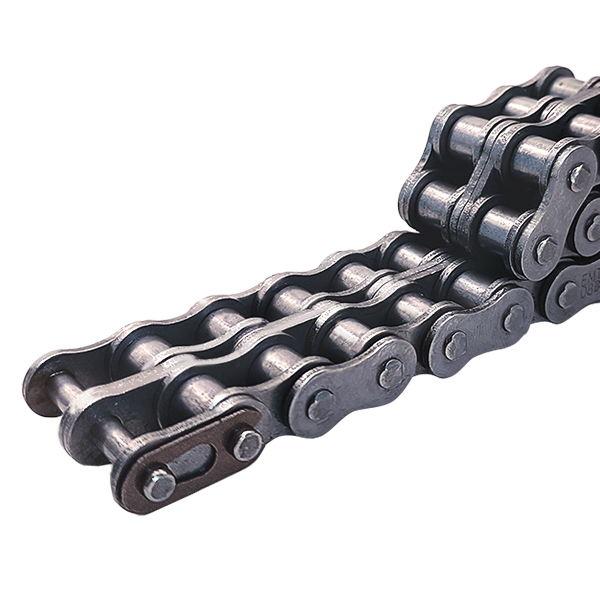

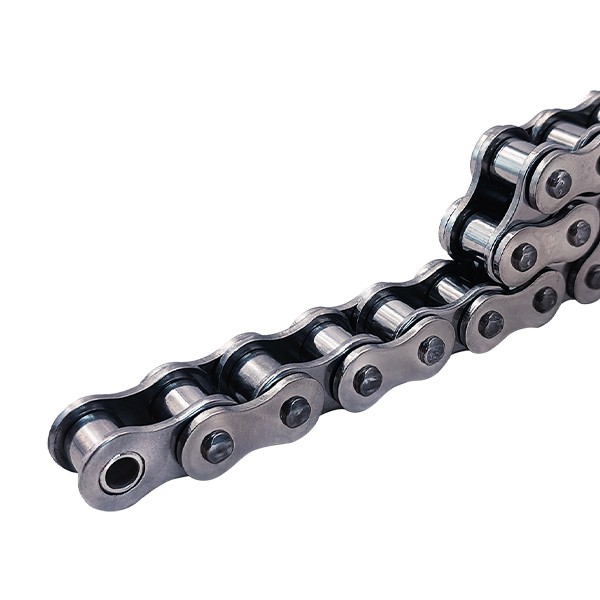

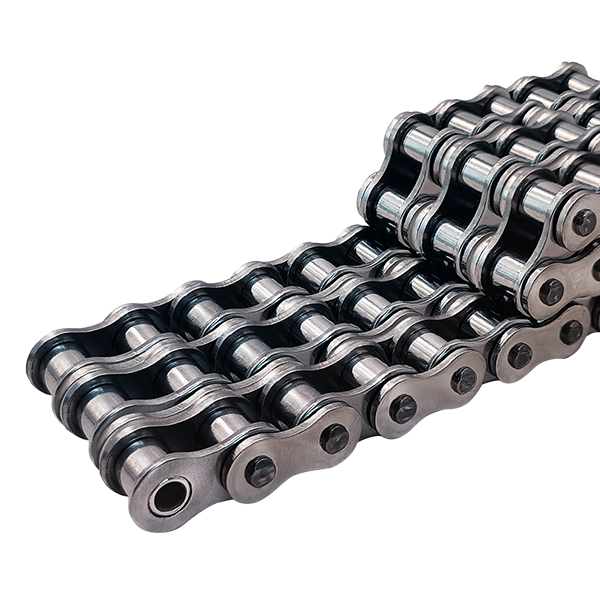

• Нержавеющее исполнение: специализированные коррозионностойкие цепи для работы в агрессивных химических средах и зонах регулярной санитарной мойки (фармацевтика, пищевое производство).

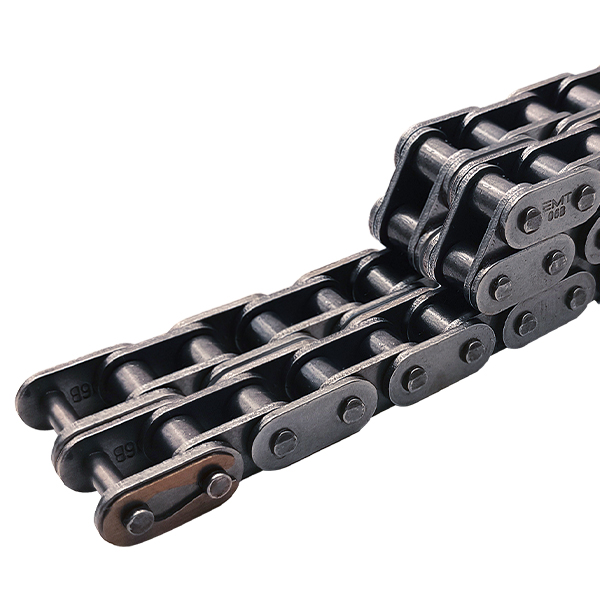

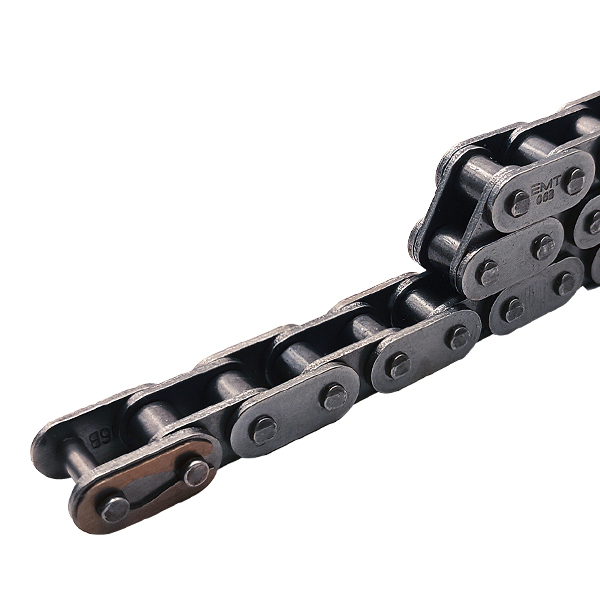

• Модифицированные версии: цепи со специальными прямыми, усиленными или изогнутыми пластинами для нестандартных условий транспортировки грузов.

Для обеспечения максимального ресурса привода специалисты компании помогут укомплектовать заказ совместимыми приводными звездами и автоматическими натяжными устройствами.

Итог: Грамотный выбор приводной цепи - это строгий технический расчет. Определите стандарт, измерьте шаг, учтите условия эксплуатации (нагрузки, влажность) и доверьте финальный подбор профессионалам.
