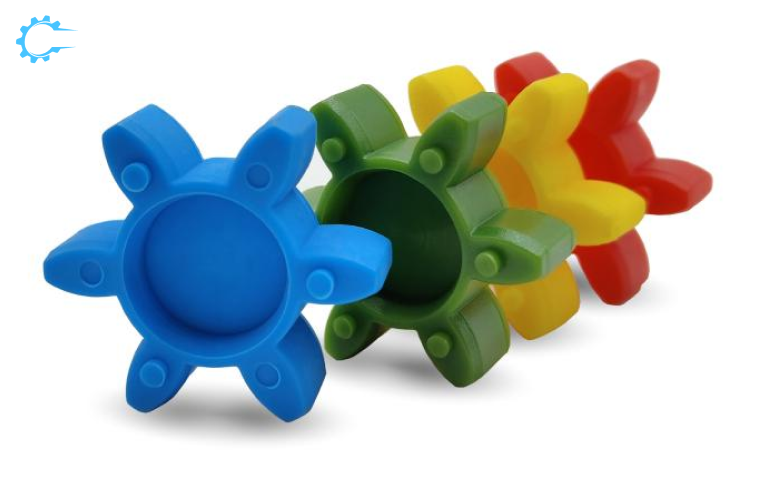

Если вы разбирали кулачковую муфту, то видели цветную звёздочку внутри: красную, зелёную, жёлтую или чёрную. Это не дизайн, а технический маркер: цвет указывает на жёсткость материала, нагрузочную способность и область применения. Разберём, как цвета связаны с твёрдостью по Шору и почему от выбора элемента зависит ресурс оборудования.
Зачем муфте упругий элемент
Звёздочка - полноценный рабочий орган муфты, она:
- передаёт крутящий момент: зубья входят в зацепление с кулачками полумуфт;
- гасит колебания: смягчает крутильные вибрации и ударные нагрузки при пусках и реверсах;
- компенсирует смещения валов: допускает небольшие радиальные, угловые и осевые отклонения без перегрузки подшипников.
Твёрдость по Шору
Для упругих элементов чаще всего используют шкалу Shore A: чем выше значение, тем жёстче материал.
- 80–92 Shore A: мягкие, хорошо гасят вибрации, но передают меньший момент;
- 95–98 Shore A: оптимальный баланс эластичности и нагрузочной способности;
- от 64 Shore D: жёсткие, минимально деформируются и передают высокие моменты, но демпфируют хуже.
Цветовая маркировка

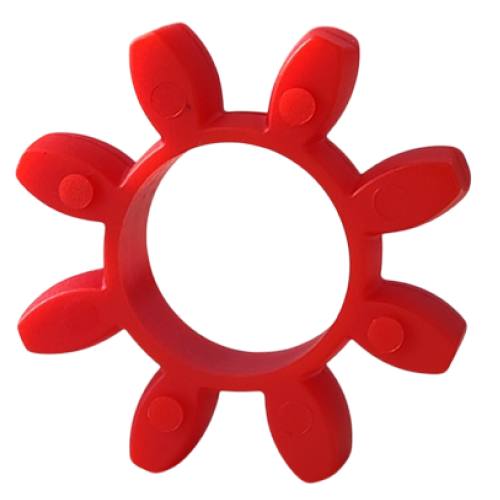

- Красный (обычно 98 Shore A) - максимальная жёсткость. Для высоких нагрузок, частых реверсов и ударных режимов, где важна точность передачи движения: тяжёлое машиностроение.

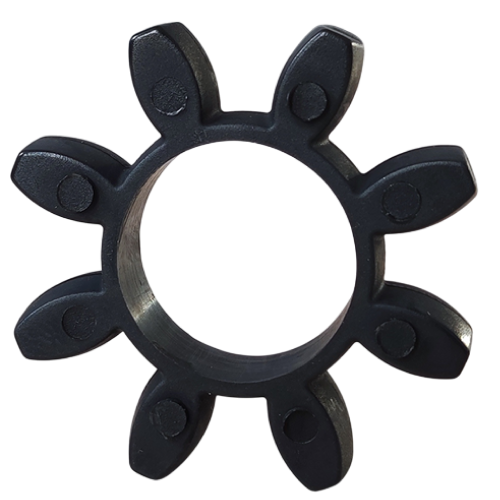

- Чёрный (92–94 Shore A) - универсальный стандарт. Хороший баланс демпфирования и нагрузочной способности для насосов, компрессоров, конвейеров, вентиляторов и станков.

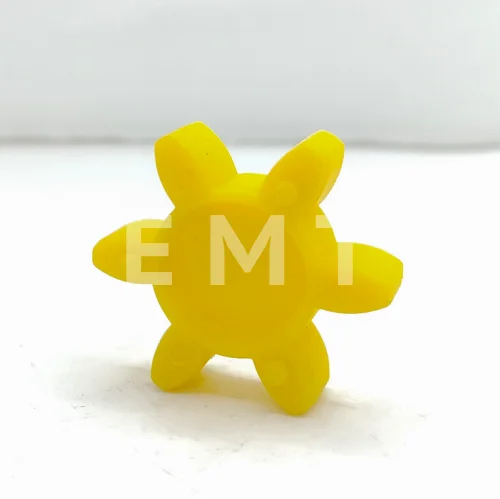

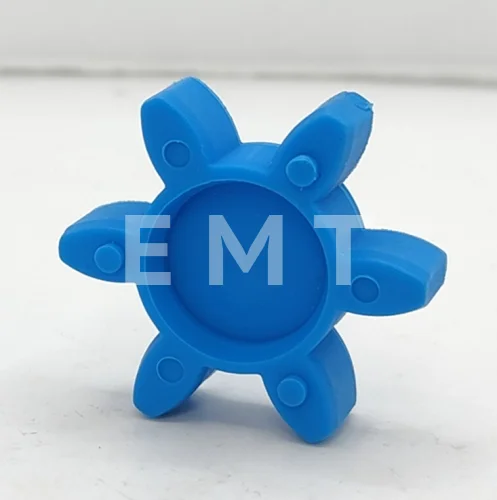

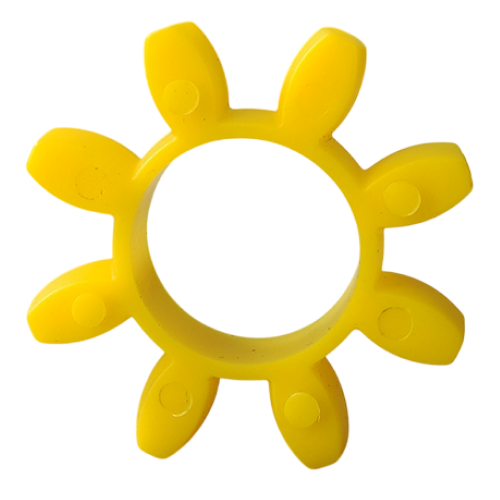

- Жёлтый и синий (около 92 Shore A) - повышенная эластичность или стойкость к внешним воздействиям. Подходят для умеренных динамических нагрузок, где нужна лучшая компенсация вибраций.

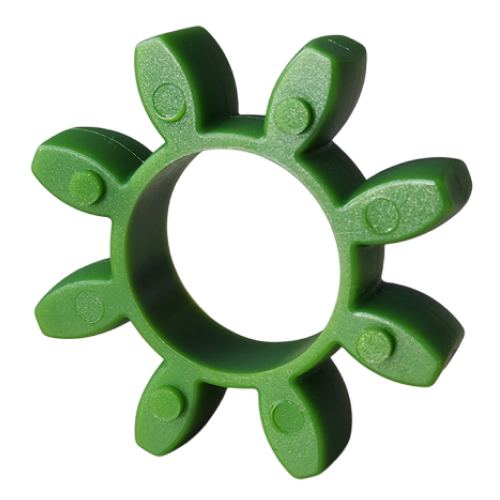

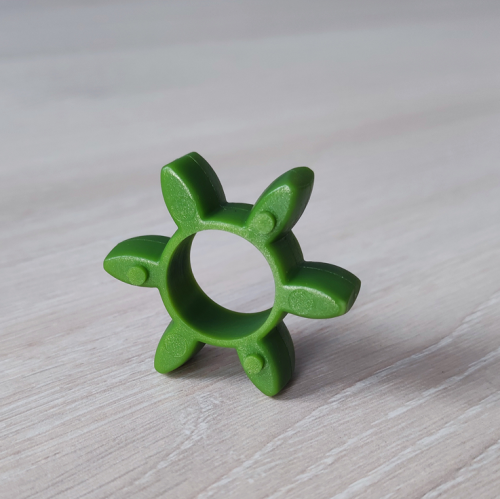

- Зелёный (64 Shore D) - особая жёсткость, близкая к пластмассам. Для высокоточных приводов и сервоприводов, где недопустимы люфты и скручивание.
Полиуретан или резина
- Полиуретан: высокая износостойкость, стойкость к маслам и химии, диапазон температур от −40 до +125 °C, «память формы» после снятия нагрузки.
- Резина: отличное демпфирование, но ниже износостойкость и стойкость к агрессивным средам; диапазон уже, обычно от −45 до +90 °C.
Как цвет влияет на крутящий момент
Для одного типоразмера моменты у звёздочек разного цвета заметно различаются. Например, для муфты GEB 24-32:
- чёрный (94 ShA): 43 Нм;
- красный (98 ShA): 60 Нм;
- зелёный (64 ShD): 75 Нм.
Более жёсткий элемент передаёт больший момент, но хуже демпфирует. Слишком мягкий в нагруженном приводе быстро разрушится.
Как подобрать упругий элемент
-
Определите типоразмер муфты (обычно маркирован на полумуфтах: GEB 28-38, Rotex 42, GS19).
-
Посмотрите на цвет старой звёздочки: это даст первичное представление о жёсткости.
-
Оцените условия работы: ударные нагрузки, требования к точности, контакт с маслами.
-
Выберите по каталогу элемент, номинальный момент которого превышает максимальный момент привода с запасом.
-
Проверьте, что материал подходит по температурному режиму.
Частые вопросы
Можно ли поставить звёздочку другого цвета?
Технически да, если совпадают размеры, но изменится нагрузочная способность. Более жёсткая передаст больший момент, но хуже погасит вибрации; более мягкая может быстро разрушиться.
Что будет, если перепутать звёздочки при монтаже?
Слишком мягкая в тяжёлом приводе выдавится или порвётся. Слишком жёсткая перегрузит двигатель и подшипники и лишит механизм защиты от перегрузок.
Почему звёздочка вышла из строя раньше срока?
Чаще всего из-за неверного подбора по жёсткости, недопустимых температур, агрессивных сред или превышения допустимых смещений валов.
Итог
Цвет упругого элемента - не эстетика, а ключ к его характеристикам. Зная соответствие цвета твёрдости по Шору и условия работы привода, вы точно подберёте звёздочку и обеспечите надёжную работу оборудования.
